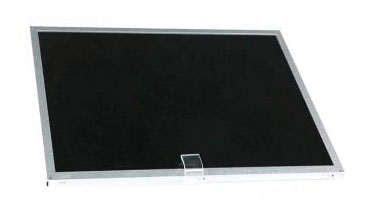

一、友达液晶模组G150XTN06.C 应用详情
| 基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G150XTN06.C |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 15.0吋 | 适用于 | 工业，户外高亮 | |
| 最大额定 : | 工作温度 | -30 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 : | 宽温，高亮度，白色LED背光，背光寿命大于5万小时，含LED驱动器，6/8位灰阶可选 | |||
二、友达液晶模组G150XTN06.C 光学详情
| 基础信息 : | 亮度(cd/m²) | 800 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 最佳角度 | - | 响应速度 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆盖率 | 84% |
| Adobe RGB覆盖率 | 63% | DCI-P3覆盖率 | 63% | |
| Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
三、友达液晶模组G150XTN06.C 结构详情
| 像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.099×0.297 mm | 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 物理尺寸 : | 显示尺寸 | 304.128(W)×228.096(H) mm | 外观尺寸 | 326.5(W)×253.5(H) mm |
| 可视尺寸 | 311.9(W)×236.85(H) mm | 外观厚度 | 10.0 (Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:3 | 外观样式 | - | |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它细节 : | 重量 | 1.00Kgs (Max.) | 表面处理 | 抗反射处理 |
四、友达液晶模组G150XTN06.C 电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 12.23W |
五、友达液晶模组G150XTN06.C 信号详情
| 信号电气 : | 输入电流 | - | 输入电压 | ||
| 功率消耗 | - | 信号接口 | eDP (1 Lane) | ||
| 接口特征 : | 位置 | - | 类型 | 端子 | |
六、友达液晶模组G150XTN06.C 发光详情
| 灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(顶部和底部) |
| 可换性 | No | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 : | 位置 | - | 类型 | 端子 | ||
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 脚数 | 数量 |
| 恩得利 | 3808K-F06N-12R | 1.25 mm | 1.25 mm | 6 pins | 1 pcs | |
| 灯管驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 0.74/0.82A (Typ./Max.) | ||
| 功率消耗 | 8.93/9.79W (Typ./Max.) | |||||
