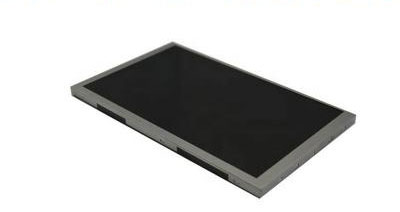

一、友达液晶模组A070VTN06.1 应用详情
基础信息: | 制造商 | 友达AUO | 型号 | A070VTN06.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 7” | |||
应用环境: | 存储温度 | -30 ~ 85 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 宽温,超高亮度,白光LED背光,上/下/左/右翻转显示 | |||
二、友达液晶模组A070VTN06.1 结构详情
像素特征 : | 解析度 | 800(RGB)×480, WVGA | 点间距(mm) | 0.0642×0.1790 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1926×0.1790 (H×V) [134PPI] | |
结构尺寸 : | 显示区域(mm) | 154.08(H) × 85.92(V) | 开口区域(mm) | 157.29(H) × 90.91(V) |
外观尺寸(mm) | 166.43(H) × 102.2(V) | 外观样式 | - | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | 6.3±0.3 |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | TBD | 表面处理 | - |
三、友达液晶模组A070VTN06.1 光学详情
基础信息 : | 显示亮度 | 1250 cd/m² (Min.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 60/60/40/60 (Typ.)(CR≥10) | 显示模式 | TN,常白显示,透射式 | |
推荐视角 | 6 o'clock | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.310; Wy:0.330 | 支持颜色 | 65K |
色温 | 6638K | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
四、友达液晶模组A070VTN06.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
五、友达液晶模组A070VTN06.1 信号详情
信号电气 : | 电压供应 | 3.3/11/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流供应 | 10.5/16/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
信号类型 : | Parallel RGB (1 ch, 4-bit) | 逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.3mm | 51pins | 1pcs | ||||
六、友达液晶模组A070VTN06.1 光源详情
光源特征: | 光源类型 | WLED | 数量 | 9S3P | 光源寿命 | 10K(Min.) (Hours) |
是否可换 | - | 形状 | 3串 | 光源位置 | 侧入式光源 | |
灯管电气 : | 电压供应 | 26.55/29.7V (Typ./Max.) | 电流供应 | 195mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 无 | |||||
七、友达液晶模组A070VTN06.1 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
56 pcs / box | 11.29 Kgs | - |
