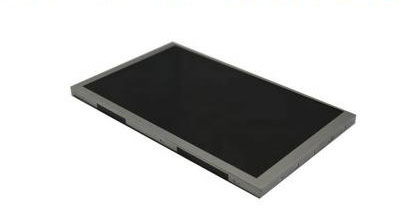

一、友达7寸工业液晶模组G070VTT01.0应用特征
基本信息: | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G070VTT01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定: | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | 1.5G (14.7 m/s²) | |
适用于: | 工业 | |||
典型特征: | 表面雾面,风景模式,带触摸屏,白光LED背光,宽屏 | |||
二、友达7寸工业液晶模组G070VTT01.0结构特征
屏幕尺寸: | 7.0英寸 | |||
像素特征: | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800×480(RGB) , WVGA | RGB垂直条状 | 0.1905×0.0635 mm (H×V) | 0.1905×0.1905 mm (H×V) | |
结构尺寸: | 显示尺寸mm | 可视尺寸mm | 外观尺寸mm | 外观厚度(mm) |
152.4×91.44 mm (H×V) | - | 165×105.8 mm (H×V) | 4.51±0.3 mm | |
外观特征: | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 15:9 (H:V) | 风景模式 | - | |
触摸屏: | 同时触点 | - | 信号 | - |
控制器 | 不含控制器 | 触摸屏 | 4线电阻触摸屏 | |
安装方式: | Without | |||
其它参数 : | 重量 | 159±16g | 表面处理 | 雾面,Hard coating (3H) |
三、友达7寸工业液晶模组G070VTT01.0光学特征
基本信息: | 亮度(cd/m²) | 光学模式 | 对比度 |
380 cd/m² (Typ.) | TN,常白显示,透射式 | 500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
65/65/50/60 (Typ.)(CR≥10) | 6 o'clock | 12/18 (Typ.)(Tr/Td) (ms) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能: | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K (6-bit) | 1.33/1.43 (Typ./Max.)(9 points) | |
四、友达7寸工业液晶模组G070VTT01.0电子特征
刷新频率: | 60Hz |
翻转扫描: | No |
时序控制 (T-CON) : | Embedded T-CON |
五、友达7寸工业液晶模组G070VTT01.0信号详情
背光特征: | 灯管类型 | WLED | 数量 | 8S3P | 灯管寿命 | 10K(Min.) (Hours) | |||||
是否可换 | - | 灯管形状 | 3串 | 位置 | 侧入式光源 | ||||||
接口特征 : | 类型 | FPC | 位置 | - | |||||||
灯管驱动 | 无 | ||||||||||
接口详情 | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | ||||||
0.5 mm | 6 pins | 1 pcs | |||||||||
灯管电气: | 电压供应 | 25.6/28V (Typ./Max.) | 电流供应 | 20/22mA (Typ./Max.) | |||||||
功率消耗 | 1.536/1.536W (Typ./Max.) | ||||||||||
六、友达7寸工业液晶模组G070VTT01.0发光详情
信号系统: | Parallel RGB (1 ch, 6-bit) | 信号逻辑电压 | - | ||
信号电气: | 电压输入 | 3.3V (Typ.) | 电流输入 | 100/120mA (Typ./Max.) | |
功耗 | 330/396mW (Typ./Max.) | ||||
接口特征: | 类型 | FPC | 位置 | - | |
端子详情: | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
- | - | 0.5mm | 40pins | 1pcs | |
七、友达7寸工业液晶模组G070VTT01.0包装详情
包装箱: | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 12.0 Kgs | 608×361×226 mm |
