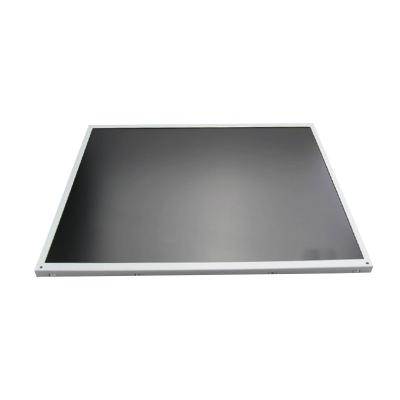

一、纳雷12.1寸液晶模组M121S01-500C 应用特征
基本信息: | 品牌 | 型号 | 屏幕类型 | 其它名称 |
纳雷/NALEI | M121S01-500C | a-Si TFT-LCD , 液晶模组 | M121MNS1-R1 | |
最大额定: | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | - | |
适用于: | 工业 | |||
典型特征: | 表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,180°翻转显示 | |||
二、纳雷12.1寸液晶模组M121S01-500C 结构特征
屏幕尺寸: | 12.1吋 | |||
像素特征: | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800(RGB)×600 , SVGA | RGB垂直条状 | 0.1025×0.3075 (H×V) | 0.3075×0.3075 (H×V) | |
结构尺寸: | 显示尺寸(mm) | 可视尺寸(mm) | 外观尺寸(mm) | 外观厚度 |
246(H) × 184.5(V) | 249.0(H) × 187.5(V) | 276(H) × 209(V) | 9.1±0.5mm | |
外观特征: | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3 (W : H) | 风景模式 | 风景模式 | |
安装方式: | Face mounting holes (2-Φ3.4, 2-R1.7) on left, right bezel | |||
其他特征: | 表面防护 | 重量 | 表面处理 | |
- | 700G (Max.) | 雾面,Hard coating (3H) | ||
三、纳雷12.1寸液晶模组M121S01-500C 光学特征
基本信息: | 亮度(cd/m²) | 光学模式 | 对比度 |
450 (Typ.) | TN,常白显示,透射式 | 800:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/60/80 (Typ.)(CR≥10) | - | 7/23 (Typ.)(Tr/Td) | |
色彩性能: | 色域 | 颜色数量 | 白场色度 |
55% NTSC (CIE1931) | 262K (6-bit ) | Wx:0.300; Wy:0.315 | |
白场变动: | 1.33 (Max.)(5 points) | ||
四、纳雷12.1寸液晶模组M121S01-500C电子特征
刷新频率 : | 60Hz |
翻转扫描 | 翻转 (180°) |
五、纳雷12.1寸液晶模组M121S01-500C 信号特征
信号电气: | 电流输入 | 电压输入 | 功耗 | |||
270/350mA (Typ./Max.) | 3.3V(Typ.) | - | ||||
接口特征: | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 6-bit) | ||||
信号接口: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
庆良 | 076B20-0048RA-G4 | 1pcs | 1.25mm | 20pins | LVDS-20P1C6B-070F | |
六、纳雷12.1寸液晶模组M121S01-500C背光特征
背光特征: | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
WLED | 侧入式光源 | - | - | 50K(Min.) | - | |
接口特征: | 位置 | 类型 | WLED驱动 | |||
- | 端子 | 含LED驱动器 | ||||
接口详情: | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
日压端子 | SM06B-SHLS-TF | 1pcs | 1.0mm | 6pins | ||
驱动电气: | 电流输入 | 电压输入 | ||||
570/670mA (Typ./Max.) | 12.0±1.8V | |||||
七、纳雷12.1寸液晶模组M121S01-500C 包装详情
包装箱: | 每箱数量 | 重量 | 包装箱尺寸 |
30pcs/箱 | 23.0 Kgs | 520×370×315 mm (L×W×H) |
