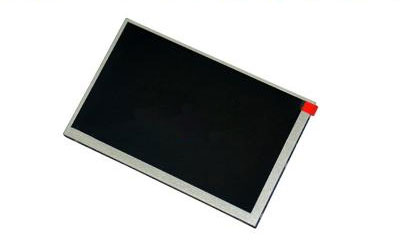

一、群创7寸液晶模组NJ070NA-23A 应用详情
基础信息: | 品牌 | 群创 (Innolux) | 型号名称 | NJ070NA-23A |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 7.0英寸 | 适用于 | 车载 | |
最大额定: | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征: | 6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示 | |||
二、群创7寸液晶模组NJ070NA-23A 光学详情
基础信息: | 亮度 | 500(cd/m²)(Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
可视角度 | 75/75/70/75 (Typ.)(CR≥10) | 光学模式 | TN,常白显示,透射式 | |
色彩性能: | 色度 | Wx:0.310; Wy:0.330 | 颜色数量 | 262K/16.7M (6-bit / 8-bit) |
色域 | - | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) |
三、群创7寸液晶模组NJ070NA-23A 结构详情
像素特征: | 分辨率 | 1024(RGB)×600 , WSVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0502×0.1432 mm | 像素间距 | 0.1506×0.1432 mm(W×H) | |
物理尺寸 : | 显示尺寸 | 154.214(W)×85.92(H) mm | 外观尺寸 | 164.9(W)×100(H) mm |
可视尺寸 | 157.21(W)×89.49(H) mm | 外观厚度 | 4.8±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | 140g (Typ.) | 表面处理 | Hard coating |
四、群创7寸液晶模组NJ070NA-23A电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 3.02W (Typ.) |
驱动IC : | COG 已邦定 NT51008QH-D 3EA + NT52003BH 3EB |
五、群创7寸液晶模组NJ070NA-23A 信号详情
信号电气: | 输入电流 | 35/20/0.26/0.26mA (Typ.)(DIDD/AIDD/IGH/IGL) | 输入电压 | 3.3/11/20/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL) | |
功率消耗 | 0.4W (Typ.) | 信号接口 | LVDS (1 ch, 6/8-bit) | ||
接口特征 : | 位置 | - | 类型 | FPC | |
接口详情: | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
0.5 mm | 40 pins | 1 pcs | |||
六、群创7寸液晶模组NJ070NA-23A 发光详情
光源特征: | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 20K(Min.) (Hours) | |
灯管电气: | 输入电压 | 8.4/9.9/10.2V (Typ./Max.) | 输入电流 | 265mA (Typ.) | ||
功率消耗 | 2.62W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动: | 无 | |||||
七、群创7寸液晶模组NJ070NA-23A 包装详情
包装箱: | 数量 | 尺寸 (L×W×H) | 重量 |
50 pcs / 箱 | 525×362×250 mm | 10.12±0.51 Kgs |
