| 基本信息 : | 制造商 | 型号 | 类型 |

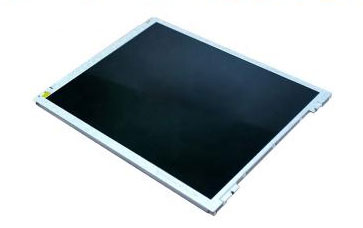

| 京东方(BOE) | DV150X0M-N10 | a-Si TFT-LCD , 液晶模组 | |
| 应用环境 : | RoHS | 工作温度 | 存储温度 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | |
| 应用产品 : | 数字标牌 | ||
| 典型特征 : | 宽温,白光LED背光,背光寿命大于5万小时,含LED驱动器,表面雾面 | ||
| 对角尺寸 : | 15” | |||
| 像素特征 : | 像素数量 | 像素排列 | 点间距(H×V) | 像素间距(H×V) |
| 1024(RGB)×768 , XGA | RGB垂直条状 | 0.099×0.297 mm | 0.297×0.297 mm | |
| 结构尺寸 : | 显示区域(H×V) | 开口区域(H×V) | 外观尺寸(H×V) | 外观厚度 |
| 304.128×228.096 mm | 306.5×230.1 mm | 326.5×253.5 mm | - | |
| 外观特征 : | 物理形状 | 宽高比(H:V) | 风景肖像 | - |
| 平面矩形 | 4:3 | 风景模式 | ||
| 其它参数 : | 重量 | 表面防护 | 表面处理 | |
| 850g | - | 雾面 (Haze 25%),Hard coating (3H) | ||
| 安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
| 基本信息 : | 显示亮度 | 显示模式 | 对比度 |
| 350 cd/m² (Typ.) | ADS,常黑显示,透射式 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 可视角度 | 响应时间 | |
| 全视角 | 89/89/89/89 (Typ.)(CR≥10) | - | |
| 色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
| 6485K | 16.7M (6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 亮度均匀性 : | 1.33 (Max.)(9 points) | ||
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 光源特征 : | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
| WLED | 侧入式光源 | 50K(Typ.) | - | - | - | |
| 接口特征 : | WLED驱动状态 | 物理类型 | 接口位置 | |||
| 含LED驱动器 | 端子 | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 瀚荃 | CI4205M2HRP-NH | 1 pcs | 5 pins | 1.25 mm | ||
| WLED驱动电气 : | 输入电压 | 输入电流 | ||||
| 12.0V (Typ.) | 550/600/700mA (Min./Typ./Max.) | |||||
| 信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 3.3V (Typ.) | 300/500mA (Typ./Max.) | - | ||||
| 接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
| LVDS (1 ch, 8-bit) | 端子 | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 信盛精工 | MSB240420HE | 1 pcs | 20 pins | 1.25 mm | ||
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 11 pcs / 箱 | - | 520×363×375 mm (L×W×H) |
