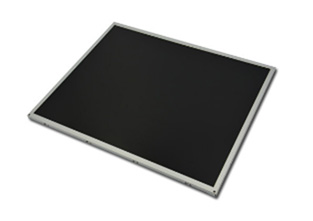

一、京东方液晶模组EV101WXM-N10 应用详情
基础信息 : | 品牌 | 京东方(BOE) | 型号名称 | EV101WXM-N10 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业,医疗影像 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光,含LED驱动器 | |||
二、京东方液晶模组EV101WXM-N10 光学详情
基础信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 30 (Typ.)(Tr+Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS,常黑显示,透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 48% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 50% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、京东方液晶模组EV101WXM-N10 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
物理尺寸 : | 显示尺寸 | 216.96(W)×135.6(H) mm | 外观尺寸 | 228.6(W)×149.2(H) mm |
可视尺寸 | - | 外观厚度 | 3.0/6.0 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | 175±20g | 表面处理 | - |
四、京东方液晶模组EV101WXM-N10 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 4.2W (Max.) |
五、京东方液晶模组EV101WXM-N10 信号详情
信号电气 : | 输入电流 | 250/330mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.8/1.1W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSAK24025P40G | 0.5 mm | 40 pins | 1 pcs | ||
六、京东方液晶模组EV101WXM-N10 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 30K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12±0.5V | 输入电流 | 220/280mA (Typ./Max.) | ||
功率消耗 | 3.1W (Max.) | |||||
七、京东方液晶模组EV101WXM-N10 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
40 pcs / 箱 | 500×400×300 mm | - |
